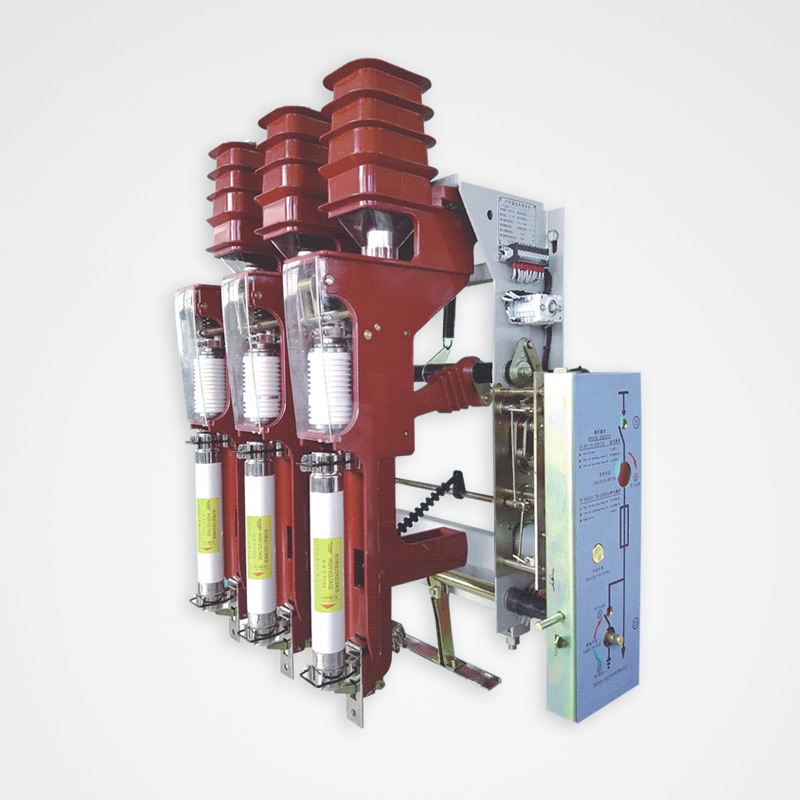

FZN25A-12負荷開關

所屬類別：高壓負荷開關

產品介紹
在線詢價

FZN25A負荷開關概述

FZN25A-12(D)/T630型戶內交流高壓真空負荷開關（以下簡稱負荷開關）適用于三相交流50Hz、12kV的供電網絡中，作為開斷負荷電流及關合短路電流之用。該產品可配有手動和電動機操作機構，特別適用于嚴酷條件下，不檢修周期長及頻繁操作要求的場所。 FZRN25A-12(D)/T125是帶熔斷器組合電器的，可分斷短路電流作短路保護之用。該產品具有機構脫扣，所配的熔斷器帶撞擊器，當通過過載電流或短路電流時，熔斷器熔斷，撞擊器撞擊脫扣裝置使負荷開關自動分閘，避免缺相運行。

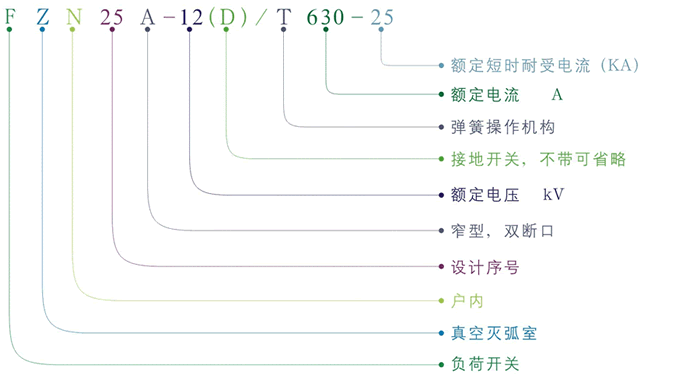

FZN25A-12D型號及含義

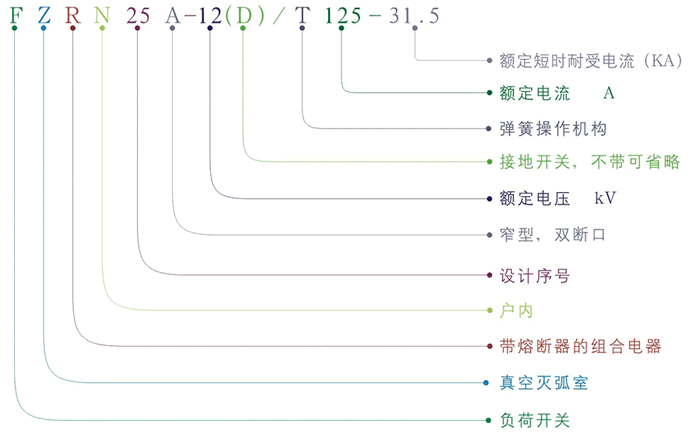

FZRN25A-12(D)/T125型號及含義

FZN25A-12（D）負荷開關結構說明

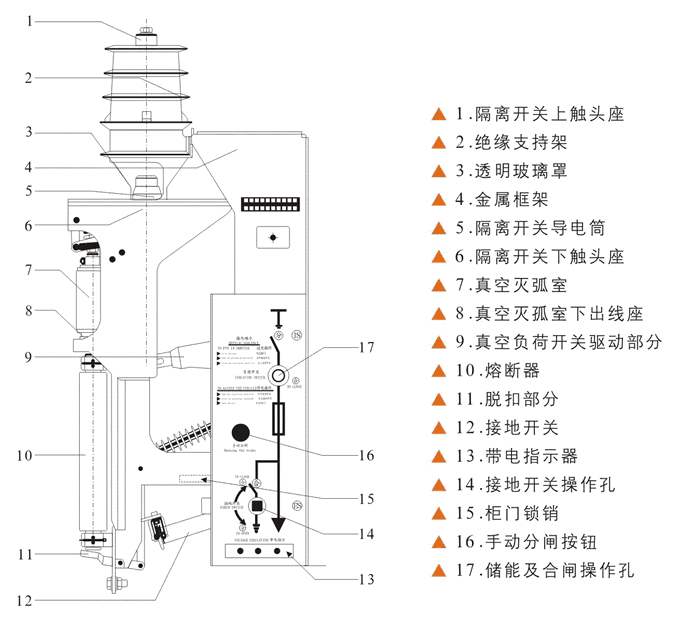

FZN25A-12（D）負荷開關采用整體框架組裝式結構，每相回路中動靜觸頭封閉在真空管內形成真空滅弧室，它和相關導電體安裝在整體絕緣支座上；真空滅弧室上端通過導電體與位于后部的上下直動隔離開關連接成導電回路；隔離開關動靜觸頭及導電體同樣安裝在上下一體化半封閉絕緣支座中，整個有機整體的絕緣支座被緊固在金屬框架上，彈簧儲能操動機構有效結合同行同類產品的特點，裝置于金屬框架的側面，大大提高彈操機構操作使用壽命。若在真空滅弧室下端導電體安裝上可拆卸熔斷器裝置和熔斷器及其脫扣裝置，構成負荷開關熔斷器組合電器。在金屬框架上裝有接地刀臂和彈簧操作機構和聯鎖；在隔離開關動靜觸頭之間裝有耐高溫、阻燃、透明的有機玻璃罩，有效保障人身安全；在負荷開關底部裝上接地靜觸頭，構成帶接地開關的負荷開關和帶接地開關的組合電器。 FZN25A-12結構說明圖

FZN25A-12D、FZRN25A-12D技術參數

序號	項目		單位	參數
				FZN25A-12D/T630-20	FZRN25A-12D/T125-31.5
1	額定電壓		kV	12
2	額定頻率		Hz	50
3	額定電流		A	630	125
4	額定絕緣水平	1min工頻耐受電壓(有效值)	kV	滅弧室斷口30
				對地及相間42；隔離斷口48
		雷電沖擊耐受電壓(峰值)	kV	對地\相間75；隔離斷口85
5	額定動穩定電流(峰值)		kA	50	-
6	4S熱穩定電流		kA	20	-
7	額定有功負載開斷電流		A	630	125
8	額定閉環開斷電流		A	630	125
9	額定電纜充電開斷電流		A	10	10
10	額定開斷空載變壓器容量		kVA	1600	1600
11	額定斷路開斷電流		kA	-	31.5
12	額定轉移電流		A	-	2000
13	熔斷器型號			-	SDLAJ-12,SFLAJ-12
14	撞擊器輸出能量		J	-	2-5(中等)
15	額定短路關全電流		kA	50
16	接地開關額定動穩定電流(峰值)		kA	50
17	接地開關2S熱穩定電流		kA	20
18	輔助回路額定電壓		V	AC DC220 AC Dc110
19	機械壽命		次	10000

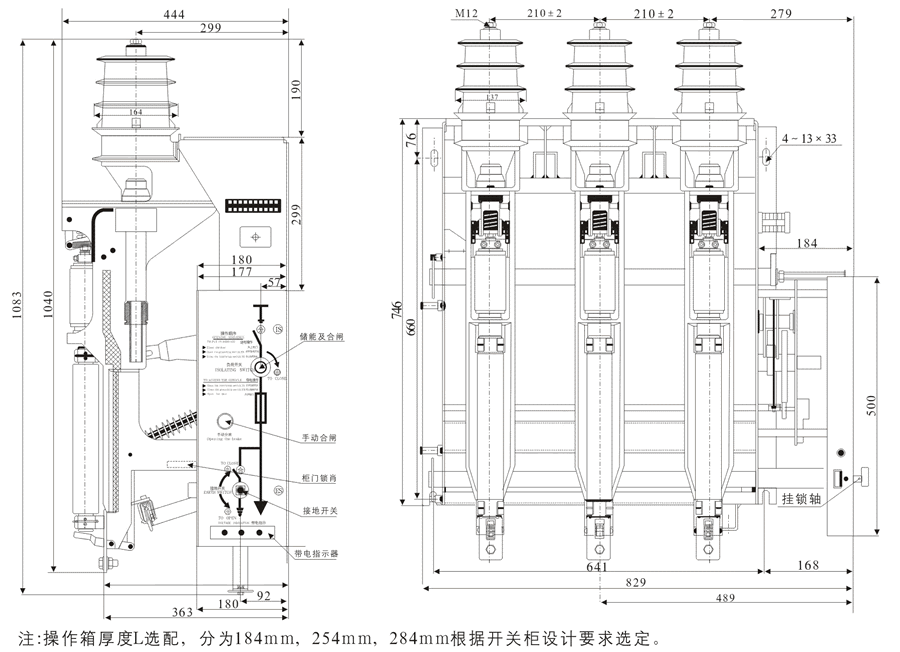

FZN25A-12外形及安裝尺寸圖
