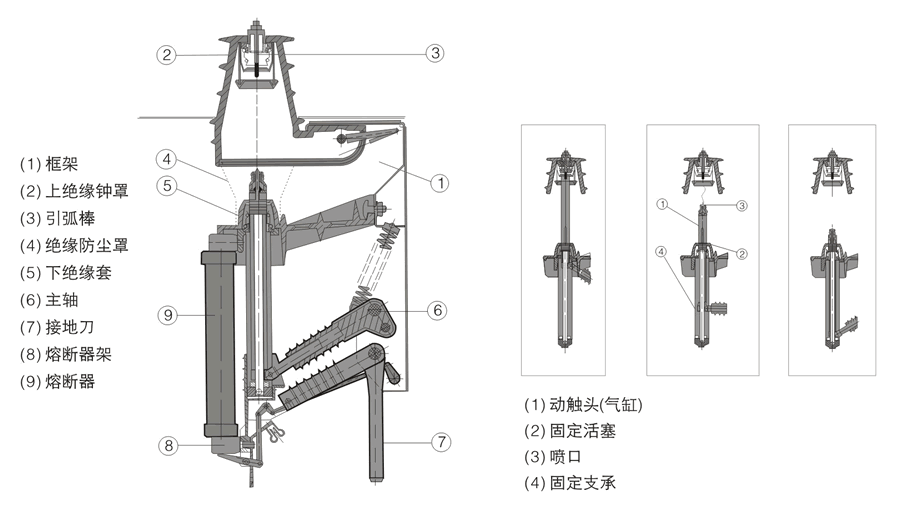

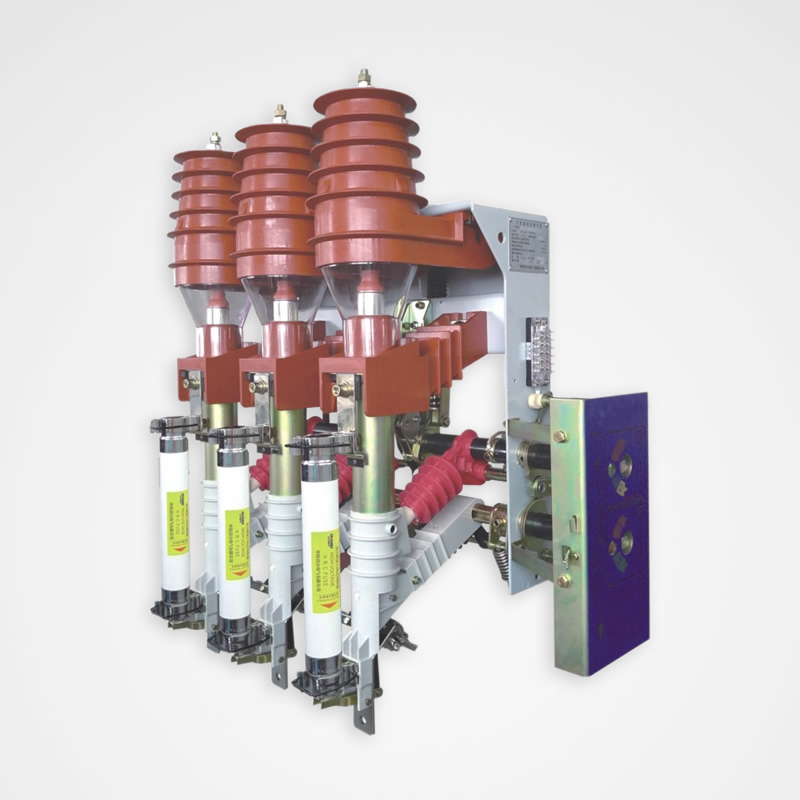

FKN12A-12D壓氣式負荷開關、FKRN12A-12D系列壓氣式負荷開關-熔斷器組合電器適用于12kV及以下三相配電系統中，作為變壓器、電纜、架空線路等電力設備的控制和保護之用，特別適用于城網、農網的終端變電站及箱式變電站。并適用于環網、雙輻射供電單元的控制和保護。 FKN12A-12D系列壓氣式負荷開關可以分合負載電流和過載電流。 FKRN12A-12D系列壓氣式負荷開關-熔斷器組合電器可以分合負載電流、過載電流、開斷線路短路電流。具有結構緊湊、設計合理、聯鎖可靠、絕緣水平高的特點。其開斷和關合采用上下垂直直動方式，彈簧儲能操動機構使分、合閘速度不受操作者操作力大小的影響，電弧在鐘形絕緣罩內熄滅，燃弧時的游離氣體不會導致相間或對地絕緣強度的降低。其鐘形罩與支撐件之間（即開關隔離斷口間）裝設有機透明的絕緣罩，并提高了環網柜的防護等級。負荷開關與接地開關之間裝設有可靠的機械聯鎖，同時開關面板上也裝設有與柜體間的機械聯鎖。這些聯鎖簡捷而有效，確保不會發生誤操作和誤觸帶電體。

序號	名稱			單位	FKN12A-12D	FKRN12A-12D
1	額定電壓			kV	12	12
2	額定頻率			Hz	50	50
3	額定電流			A	630	125
4	額定絕緣水平	1min工頻耐受電壓	對地、相間	kV	42	42
			隔離斷口		48	48
		雷電沖擊耐受電壓（峰值）	對地、相間		75	75
			隔離斷口		85	85
5	額定短時耐受電流（熱穩定電流）		負荷開關	kA	20
			接地開關		20
6	額定短路持續時間（熱穩定時間）		負荷開關	S	4
			接地開關		2
7	額定短路關合電流（峰值）			kA	50
8	額定開斷電流		有功負載開斷電流	A	630
			閉環開斷電流		630
			5%有功負載開斷電流		31.5
			電纜充電電流		10
			開斷空載變壓器容量	kVA	1250
9	額定短路開斷電流（限流熔斷器）			kA		31.5
10	額定轉移電流			A		1200
11	機械壽命			次	2000	2000
12	撞擊器輸出能量			J		1+0.5

序號	名稱	單位	數據
1	斷口開距	mm	≥175
2	時間中心距		210±2
3	相間空氣間隙		≥125
4	行程		210±4
5	超行程		≥40
6	三相合閘不同期	ms	≤10
7	三相分閘不同期		≤5
8	分勵脫扣器固有分閘時間		40~65
9	主回路電阻	uΩ	≤130
